Präzise montiert. Schritt für Schritt geführt.

Installation Guide

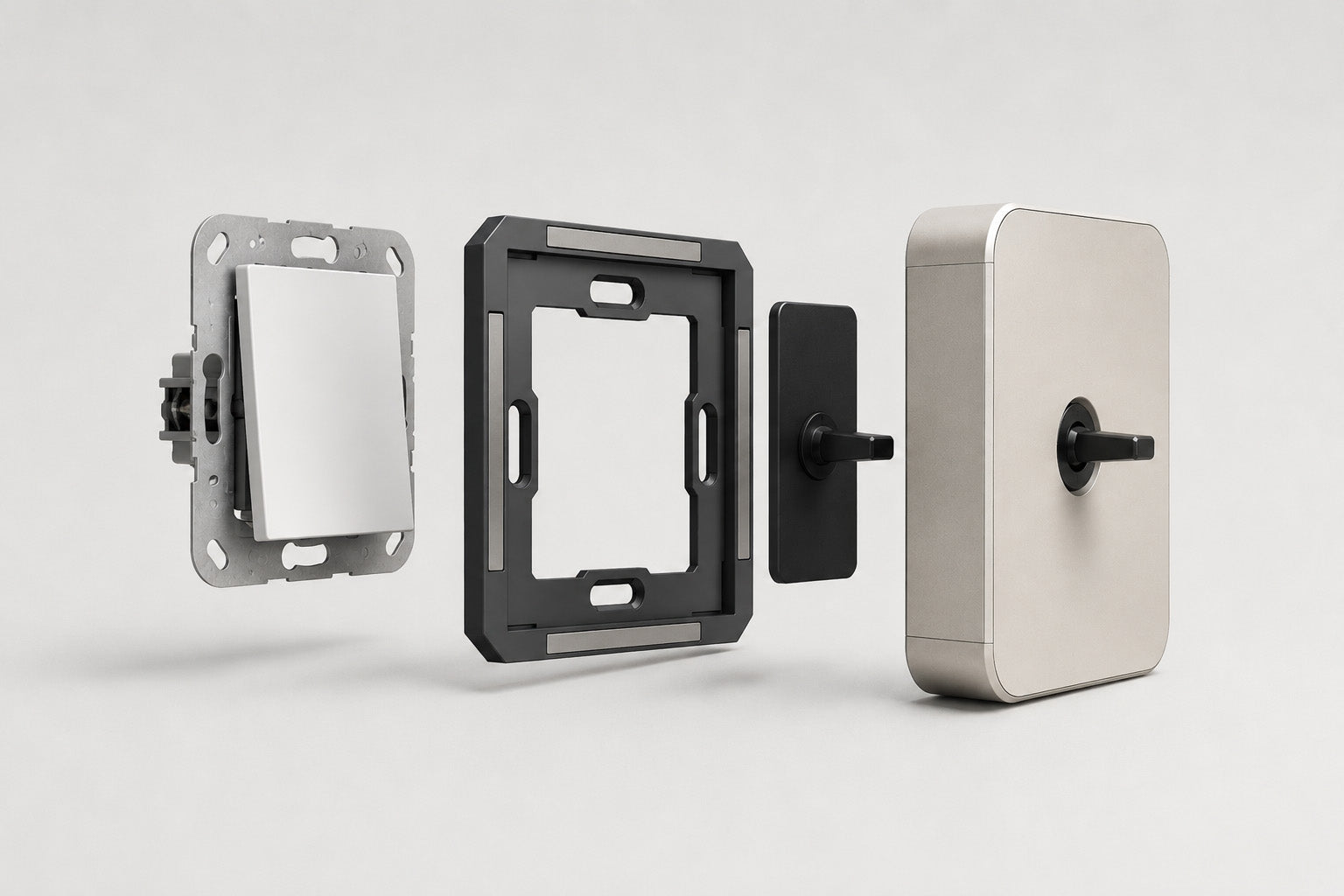

ARQE wurde für eine nahtlose Integration in bestehende System-55 Installationen entwickelt.

Diese Anleitung begleitet dich durch die Montage von Basisplatte, Toggle und Rahmen.

Bevor du beginnst

Das benötigst du:

Kleiner Kreuzschraubendreher

Alle gelieferten ARQE Komponenten

Optional: Sicherung ausschalten

Sicherheitshinweis

Vor Arbeiten an elektrischen Installationen sollte die entsprechende Sicherung ausgeschaltet werden.

Die Montage erfolgt auf eigene Verantwortung. Im Zweifel empfehlen wir die Installation durch Fachpersonal.

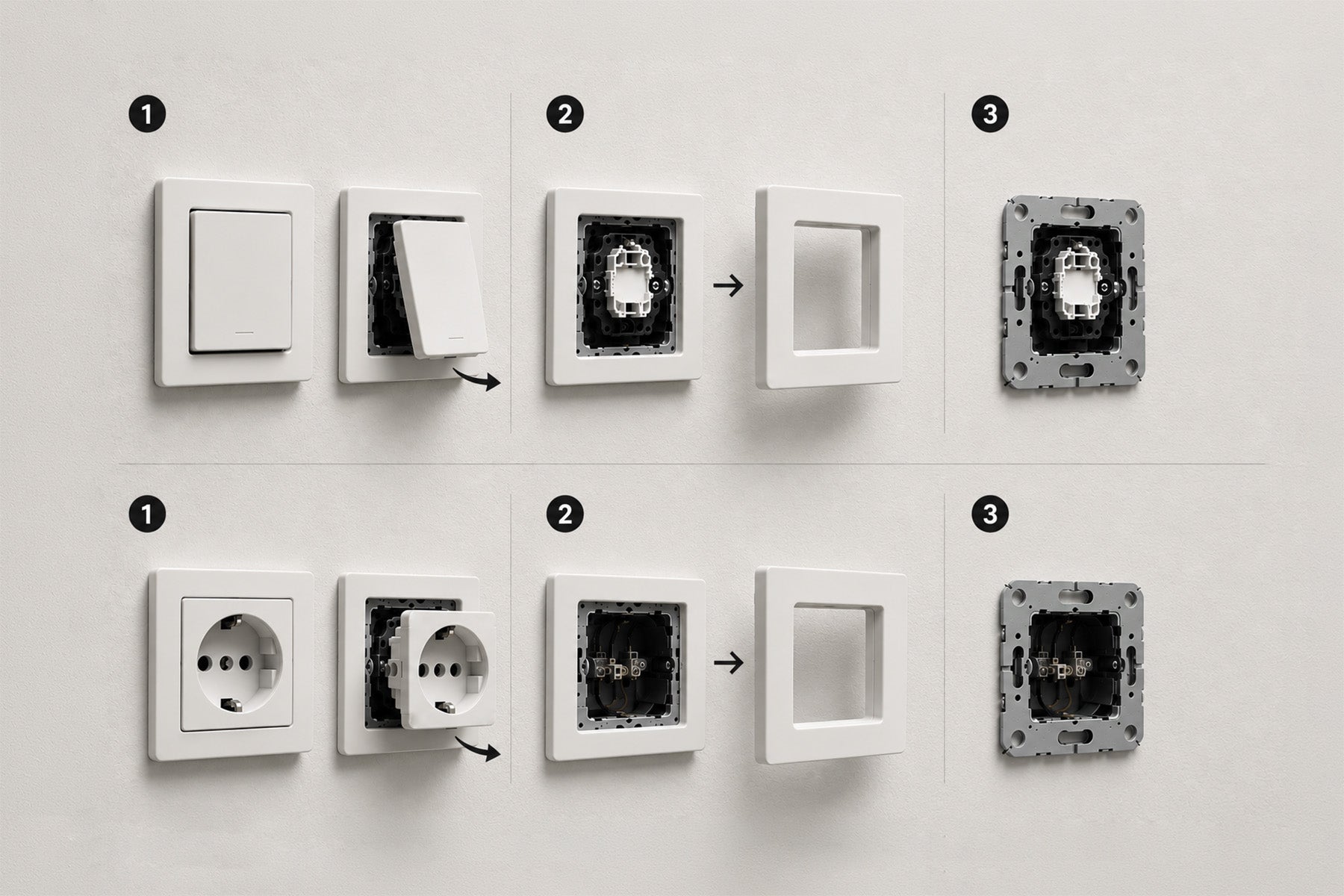

Schritt 1

Bestehenden Rahmen entfernen

Bei Lichtschaltern:

Die bestehende Wippe vorsichtig vom Schaltereinsatz lösen.
Anschließend den vorhandenen Rahmen entfernen.
Schalter ist nun vorbereitet. Basis für die Montage.

Bei Steckdosen:

Die mittige Schraube der Steckdose lösen und Steckdoseneinsatz rausnehmen
Anschließend den vorhandenen Rahmen entfernen.
Steckdose ist nun vorbereitet. Basis für die Montage.

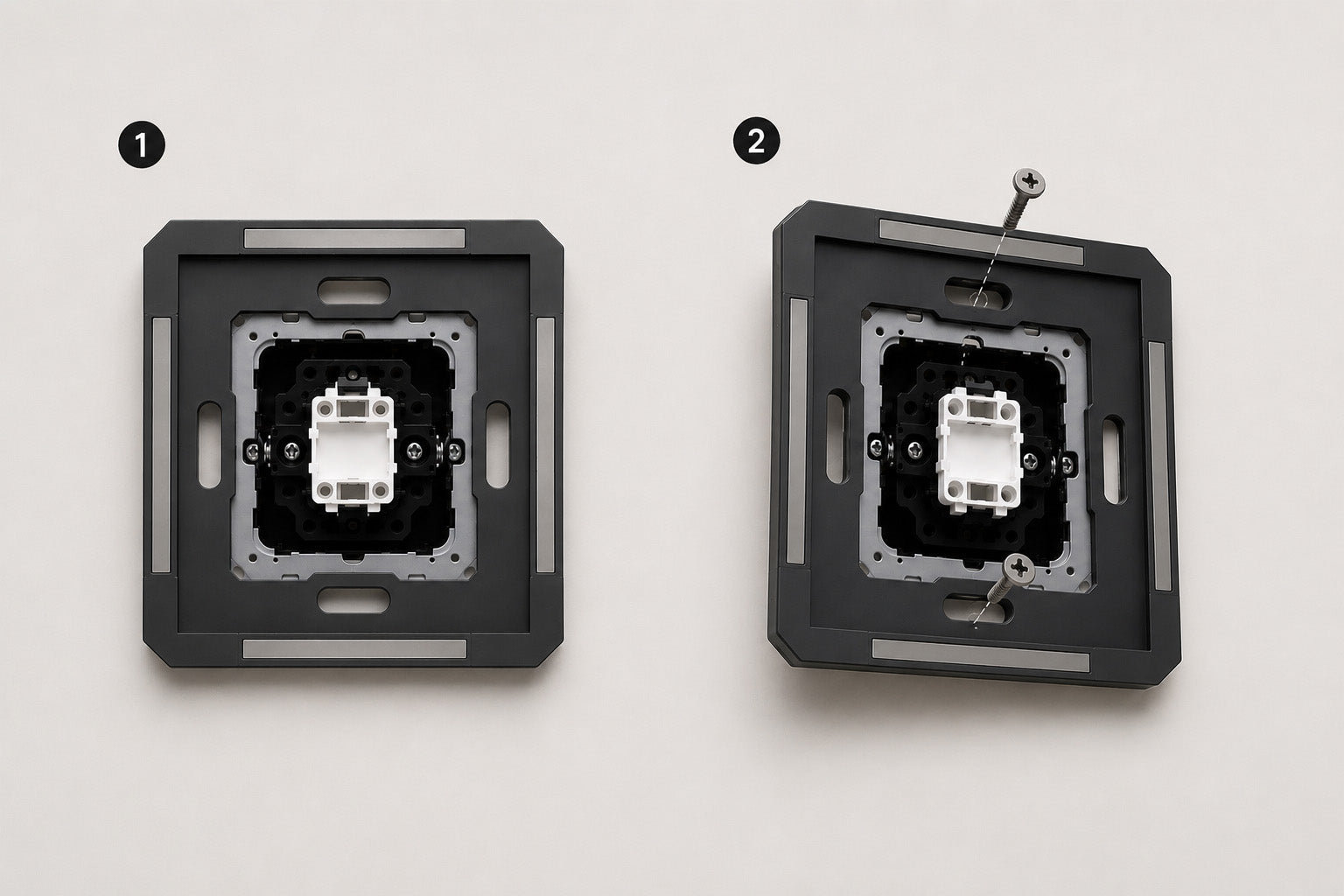

Schritt 2

ARQE Basisplatte montieren

1. Basisplatte ausrichten

Die ARQE Basisplatte wird auf dem bestehenden Metallrahmen positioniert.
Die Langlöcher der Basisplatte müssen mit den Langlöchern des vorhandenen Metallrahmens übereinstimmen.

2. Basisplatte verschrauben

Die mitgelieferten Schrauben werden durch die Langlöcher der Basisplatte und des Metallrahmens in das vorhandene Gewinde der Unterputzdose verschraubt.

Je nach Installation erfolgt die Befestigung:

oben und unten
oder
rechts und links

in die Unterputzdose

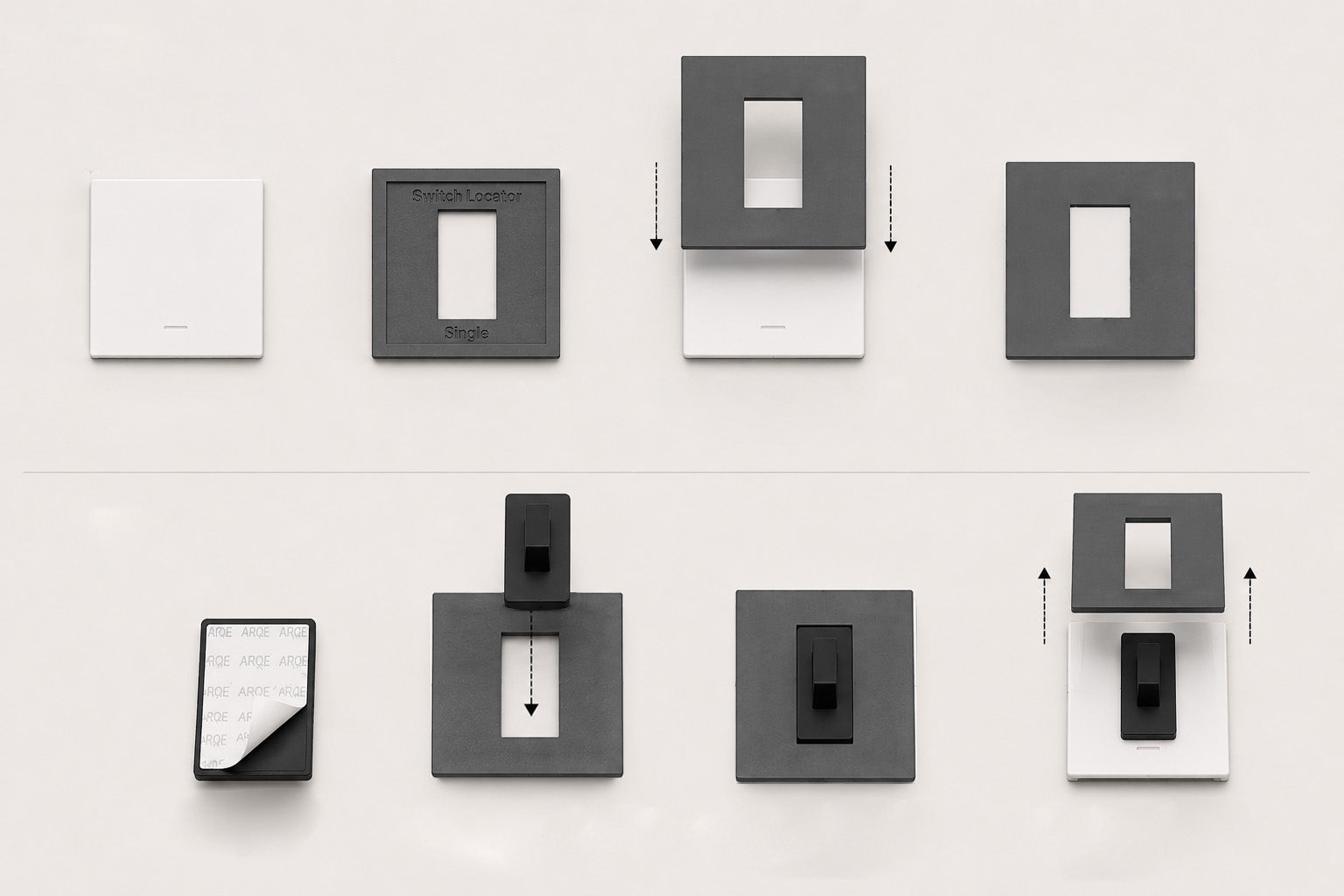

Schritt 3

ARQE Toggle montieren

Bei Schaltern / Jalousien

Die passende Schablone („Switch Locator“) mit der Vertiefung auf der bestehenden Wippblende positionieren.
Anschließend die Schutzfolie auf der Rückseite des Toggles entfernen.
Den Toggle durch die Schablone führen und mittig auf der Wippblende befestigen.
Switch Locator entfernen. Toggle bleibt exakt positioniert auf der Wippe.

Steckdose montieren
